膜技术在电子工业纯水制造中的应用
  • 作者:    来源:江苏新纯江环保工程有限公司    时间:2017/9/6    点击:2934
    摘要:纯水在电子工业主要是电子元器件生产中的重要作用日益突出,纯水水质已成为影响电子元器件产品质量、生产成品率及生产成本的重要因素之一,水质要求也越来越高。在电子元器件生产中,高纯水主要用作清洗用水及用来配制各种溶液、浆料,不同的电子元器件生产中纯水的用途及对水质的要求也不同。

关键字:膜技术 纯水
一、纯水在电子元器件生产中的作用
    纯水在电子工业主要是电子元器件生产中的重要作用日益突出,纯水水质已成为影响电子元器件产品质量、生产成品率及生产成本的重要因素之一,水质要求也越来越高。在电子元器件生产中,高纯水主要用作清洗用水及用来配制各种溶液、浆料,不同的电子元器件生产中纯水的用途及对水质的要求也不同。

    在电解电容器生产中,铝箔及工作件的清洗需用纯水,如水中含有氯离子,电容器就会漏电。在电子管生产中,电子管阴极涂敷碳酸盐,如其中混入杂质,就会影响电子的发射,进而影响电子管的放大性能及寿命,因此其配液要使用纯水。在显像管和阴极射线管生产中,其荧光屏内壁用喷涂法或沉淀法附着一层荧光物质,是锌或其他金属的硫化物组成的荧光粉颗粒并用硅酸钾粘合而成,其配制需用纯水,如纯水中含铜在8ppb以上,就会引起发光变色;含铁在50ppb以上就会使发光变色、变暗、闪光跳跃;含有机物胶体、微粒、细菌等,就会降低荧光层强度及其与玻壳的粘附力,并会造成气泡、条迹、漏光点等废次品。在黑白显像管荧光屏生产的12个工序中,玻壳清洗、沉淀、湿润、洗膜、管颈清洗等5个工序需使用纯水,每生产一个显像管需用纯水80kg[1]。液晶显示器的屏面需用纯水清洗和用纯水配液,如纯水中存在着金属离子、微生物、微粒等杂质,就会使液晶显示电路发生故障,影响液晶屏质量,导致废、次品。显像管、液晶显示器生产对纯水水质的要求见表1。

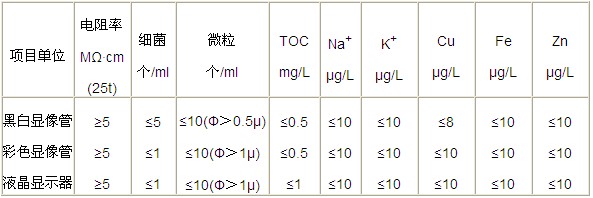

表1   显像管、液晶显示器用纯水水质

    在晶体管、集成电路生产中,纯水主要用于清洗硅片,另有少量用于药液配制,硅片氧化的水汽源,部分设备的冷却水,配制电镀液等。集成电路生产过程中的80%的工序需要使用高纯水清洗硅片,水质的好坏与集成电路的产品质量及生产成品率关系很大。水中的碱金属(k、na等)会使绝缘膜耐压不良,重金属(au、ag、cu等)会使pn结耐压降低,ⅲ族元素(b、al、ga等)会使n型半导体特性恶化,ⅴ族元素(p、as、sb等)会使p型半导体特性恶化[2],水中细菌高温碳化后的磷(约占灰分的20-50%)会使p型硅片上的局部区域变为n型硅而导致器件性能变坏[3],水中的颗粒(包括细菌)如吸附在硅片表面,就会引起电路短路或特性变差。集成电路生产对纯水水质的要求见表2。

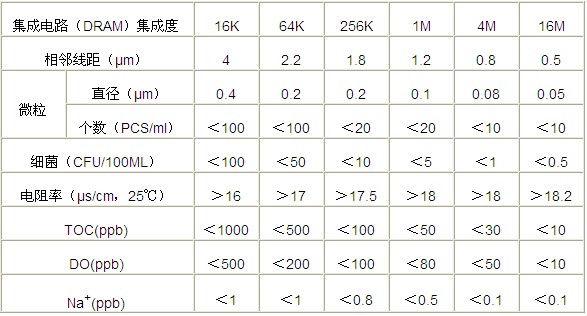

表2  集成电路(dram)对纯水水质的要求[4][5][6]


二、膜技术在纯水制造中的应用
纯水制造中应用的膜技术主要有电渗析(ed)、反渗透(ro)、纳滤(nf)、超滤(uf)、微滤(mf),其工作原理、作用等见表3。

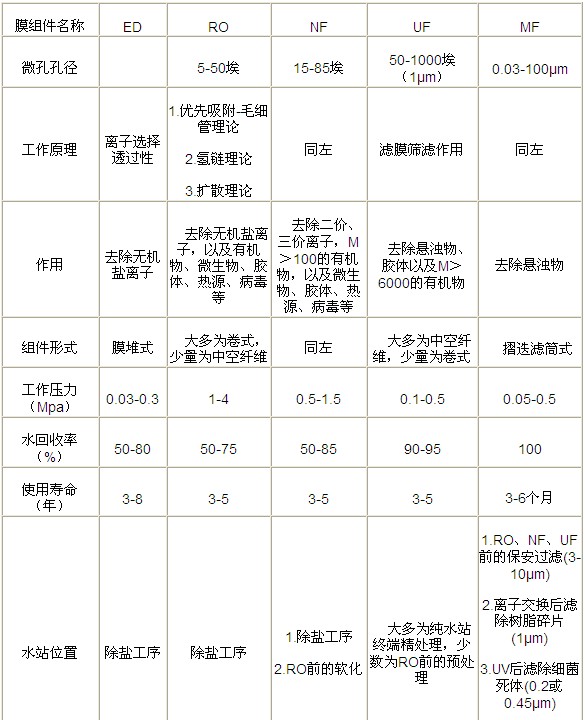

表3  纯水制造中常用的膜技术



    与传统的水处理技术相比,膜技术具有工艺简单、操作方便、易于自动控制、能耗小、无污染、去除杂质效率高、运行成本低等优点,特别是几种膜技术的配合使用,再辅之以其他水处理工艺,如石英砂过滤、活性炭吸附、脱气、离子交换、uv杀菌等,为去除水中的各种杂质,满足日益发展的电子工业对高纯水的需要,提供了有效而可靠的手段,而且也只有应用了多种膜技术,才能生产出合格、稳定的高纯水,才能生产出大规模、超大规模、甚大规模集成电路(lsi、vlsi、ulsi),从而使计算机、雷达、通讯、自动控制等现代电子工业的发展和应用得以实现。值得一提的是:当原水的含盐量大于400mg/l时,纯水制造的除盐工序采用ro-离子交换工艺后,比早先单用离子交换可节约酸、碱90%左右,使离子交换柱的周期产水量提高10倍左右[7],事实证明,可以降低纯水制造的运行费用和制水成本,可以减少工人的劳动强度,可以减少对环境的污染,并可使纯水水质得到提高并长期稳定。据统计,在我国电子工业引进的纯水制造系统中,有ro的约占系统总数的90%,有uf的约占20%,有mf的几乎为100%[8],而ed在我国国产的纯水系统特别是早期投产的纯水系统,以及为数众多的对纯水水质要求不高的一般电子元器件(如电阻、电容、黑白显像管、电子管等)制造厂的纯水系统中占有相当的比例。

三、微电子工厂纯水站使用膜技术实况
现以某微电子工厂中的某一纯水站使用膜技术的实况,说明膜技术在电子工业纯水制造中的应用。其纯水制造系统工艺流程见图1。
1.前级uf
    前级uf是用于去除水中的悬浊物、胶体及有机物,降低水的sdi值,确保ro的安全运行。前级uf有5组,每组45根组件,共225根组件,进水280m3/h,透过水250 m3/h,浓缩水排放,回收率约90%。uf组件为美国romicon公司生产,型号hf-bz-20-pm80,组件直径5in,长43in,内压式中空纤维膜,纤维直径20mil(0.51mm),共有2940根纤维,膜面积132ft2,膜材料为ps(聚砜),截留分子量8万。uf前采用5μm保安过滤器。

2.一级ro
    水中加入还原剂na2so3(加药量为水中余氯值的1.8倍)以防止余氯氧化腐蚀ro膜,加入防垢剂(napo3)6(加药量为5ppm)以防止caco3、caso4等在ro膜上结垢,再经5μm 保安过滤器后由高压泵打进一级ro。一级ro有4组,均为二段。其中三组为每组8根膜容器,呈(5+3)排列,第4组为11根膜容器,呈(8+3)排列,膜容器由frp(玻璃钢)制成,每根内装6个ro元件,总共为210个ro元件,进水250m3/h,透过水188m3/h,浓缩水排放,回收率为75%,脱盐率>90%(初始脱盐率>99%),操作压力1.55mpa。ro元件为美国hydranautics(海德能)公司生产,型号cpa3。元件直径8in,长40in,卷式膜,膜面积400ft2,膜材料为芳香聚酰胺复合膜,元件脱盐率≥99.5%。

3.二级ro
    一级ro水箱出水中一部分进入a系统,先加naoh(cp级)调节ph为8.2-8.6,使水中co2生成hco3-,被二级ro除去,以减轻混床离子交换的负担,采用二级ro可以使混床再生周期延长一倍,减少再生酸碱耗量,并可进一步去除toc和胶体物质。二级ro前采用3μm保安过滤器,二级ro为一组三段,共10根膜容器,按(6+3+1)排列,每根容器内装6只ro元件,共60只ro元件,进水70m3/h,出水62m3/h,浓水排至超滤水箱,回收率为90%,脱盐率>70%(初始脱盐率>80%),ro元件的生产厂、型号与一级ro相同。

4.后级uf
    后级uf是用于去除水中的微粒、微生物、胶体、有机物等的终端过滤设备。
    a系统后级uf为3组,每组18支,共54支组件,进水92 m3/h,出水90 m3/h,浓水排至一级ro水箱,回收率约98%。uf组件为美国romicon公司生产,型号hf-132-20-pm10,组件直径5in,长43in,内压式中空纤维膜,纤维直径20mil(0.51mm),共有2940根纤维,膜面积132ft2,膜材料为ps(聚砜),截留分子量1万。
    b系统后级uf为8组,每组9支,共72支组件,进水168 m3/h,出水164 m3/h,回收率约98%,uf组件制造厂及型号与a系统后级uf相同。

    c系统后级uf有3支组件,进水4 m3/h,出水3.9 m3/h,回收率约98%,uf元件为美国hydranautics公司生产,型号4040-ftv-2120,组件直径3.94in,长40in,卷式膜,膜面积55ft2,膜材料为聚烯烃,截留分子量5万。

5.微滤
    本系统的微滤可分为三类,第一类为前级uf、ro前的保安过滤器,用于去除水中的悬浊物微粒,降低水的sdi值,滤芯为pp(聚丙烯)膜摺迭式滤芯,孔径为5μm或3μm。第二类在离子交换后,用于滤除离子交换树脂碎片,滤芯为pp膜摺迭式滤芯,孔径为1μm。第三类在uv杀菌器后,用于滤除微生物尸体,滤芯为n-6(尼龙6)膜摺迭式滤芯,孔径为0.45μm或0.2μm。以上滤芯均为核工业部第八研究所生产。

    除上述水站外,该厂还有另几套高纯水制造系统,ro除使用复合膜元件外,还有使用ca醋酸纤维素膜元件。
