无阀过滤器


无阀过滤器的构造、规格、技术参数
(1)CBL-Ⅱ型(Q=20m3/h至80m3/h)

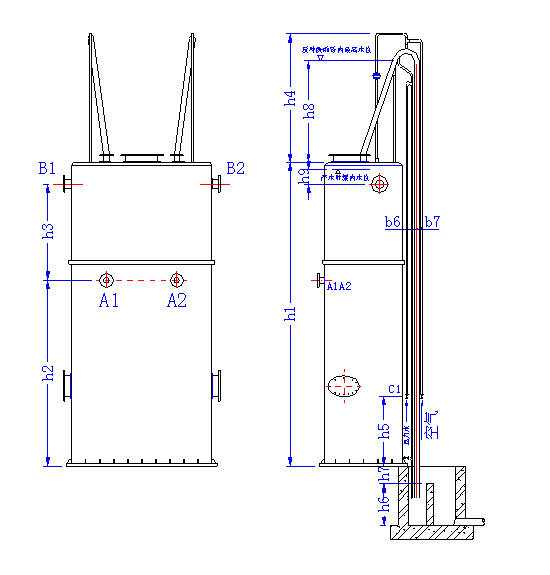

①外形总图(图1)


②规格与参数(与图1对照)
每组含两座,两座合建,方形,整体运输,期终水头损失1700mm
规格
每组产水量
m3/h.组
本体尺寸
长×宽×高
荷重
吨/组
滤料体积和重量
(m3/T)
反洗排
水流量
CBL20-Ⅱ-1700
20
2000×1100×4340
16.2
2.07/3.62
18.75
CBL30-Ⅱ-1700
30
2000×1630×4402
23.1
3.09/5.42
28.03
CBL40-Ⅱ-1700
40
2165×2000×4442
29.9
4.11/7.20
37.40
CBL50-Ⅱ-1700
50
2710×2000×4442
36.5
5.17/9.05
46.88
CBL60-Ⅱ-1700
60
2600×2500×4502
44.2
6.20/10.85
56.25
CBL80-Ⅱ-1700
80
3600×2900×4547
58.8
8.25/14.43
75.00
③ CBL20-Ⅱ-1700至CBL80-Ⅱ-1700外形尺寸及管口位置表(与图1对照)
规 格
代 号
CBL20-Ⅱ
-1700
CBL30-Ⅱ
-1700
CBL40-Ⅱ
-1700
CBL50-Ⅱ
-1700
CBL60-Ⅱ
-1700
CBL80-Ⅱ
-1700
a1
1000
1000
1082.5
1355
1300
1500
a2
500
500
541.5
677.5
650
750
a3
1100
1100
1182.5
1455
1400
1600
a4
300
300
300
300
300
350
a5
100
100
100
100
100
100
b1
550
815
1000
1000
1250
1450
b2
230
495
680
650
900
1070
b3
650
915
1100
1100
1350
1550
b4
1150
1415
1600
1600
1850
2050
b5
300
300
300
300
300
350
b6
70
90
120
120
140
140
b7
70
90
120
120
140
140
h1
4340
4402
4442
4442
4502
4547
h2
2657
2716
2753
2753
2707
2752
h3
1374
1357
1337
1341
1428
1390
h4
1850
1900
2000
2000
2050
2050
h5
1000
1000
1000
1000
1000
1000
h6
500
500
500
500
500
500
h7
350
300
500
500
350
300
h8
1496
1496
1496
1496
1496
1496
h9
204
204
204
204
204
204
④ CBL20-Ⅱ-1700至CBL80-Ⅱ-1700接管规格表(与图1对照)
名 称
规 格
进水管A1、A2
出水管B1、B2
强制反冲洗压力阀C1、C2
备注
CBL20-Ⅱ-1700
DN 80
DN 125
DN25
1、A1、A2均需接管。
2、B1、B2只需接其中之一,堵住另一个。
3、C1、C2均需接管。
CBL30-Ⅱ-1700
DN 100
DN 150
DN25
CBL40-Ⅱ-1700
DN 100
DN 150
DN25
CBL50-Ⅱ-1700
DN 125
DN 200
DN25
CBL60-Ⅱ-1700
DN 125
DN 200
DN25
CBL80-Ⅱ-1700
DN 150
DN 200
DN25
(2)CBL-Ⅱ型(Q=100m3/h至170m3/h)

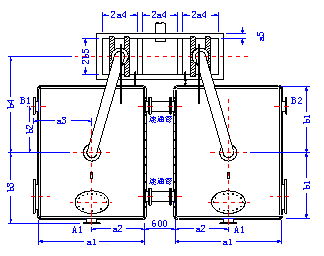

①外形总图(图2)


②规格与参数(与图2对照)
每组含两座,两座合建,方形,整体运输,期终水头损失1700mm
规 格
每组产水量
m3/h.组
本体尺寸
长×宽×高
荷重
吨/组
滤料体积
和重量
(m3/T)
反洗排
水流量
CBL100-Ⅱ-1700
100
2100×2600×4512
37.7
10.2/17.86
93.3
CBL125-Ⅱ-1700
125
2255×3000×4558
46.6
12.74/22.29
116.98
CBL150-Ⅱ-1700
150
2705×3000×4558
54.7
15.20/26.6
139.53
CBL175-Ⅱ-1700
175
3160×3000×4558
63.3
17.85/31.23
163.5
③ CBL100-Ⅱ-1700至CBL175-Ⅱ-1700外形尺寸及管口位置表(与图2对照)
规 格
代 号
CBL100-Ⅱ-1700
CBL125-Ⅱ-1700
CBL150-Ⅱ-1700
CBL175-Ⅱ-1700
a1
2100
2255
2705
3160
a2
1050
1127.5
1352.5
1580
a3
1150
1227.5
1452.5
1680
a4
350
350
350
350
a5
100
100
100
100
a6
600
600
600
600
b1
1300
1500
1500
1500
b2
920
1120
1120
1120
b3
1400
1600
1600
1600
b4
1900
2100
2100
2100
b5
350
350
350
350
b6
240
240
240
240
b7
240
240
240
240
h1
4512
4558
4558
4558
h2
2710
2756
2756
2750
h3
1378
1348
1318
1334
h4
2000
2000
2000
2050
h5
1000
1000
1000
1000
h6
500
500
500
500
h7
300
300
350
350
h8
1496
1496
1496
1496
h9
204
204
204
204
④ CBL100-Ⅱ-1700至CBL175-Ⅱ-1700接管规格表(与图2对照)
名 称
规 格
进水管
A1、A2
出水管
B1、B2
强制反冲洗
压力阀C1、C2
备注
CBL100-Ⅱ-1700
DN200
DN200
DN25
1、A1、A2均需接管。
2、B1、B2只需接其中之一,堵住另一个。
3、C1、C2均需接管。

CBL125-Ⅱ-1700
DN200
DN200
DN25
CBL150-Ⅱ-1700
DN200
DN200
DN25
CBL175-Ⅱ-1700
DN250
DN250
DN25

(3)DLB-Ⅱ型(Q=20m3/h至80m3/h)

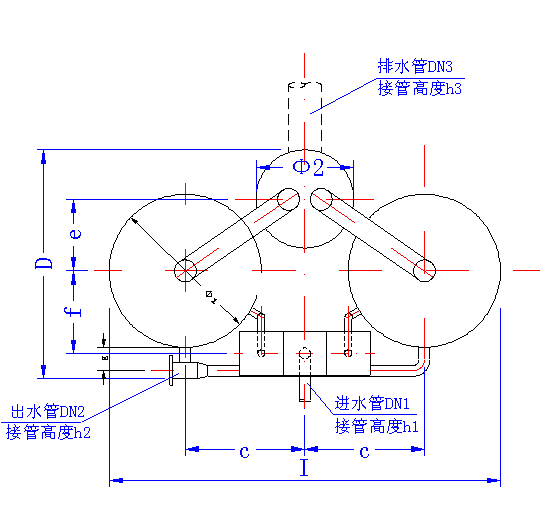

①外形平面图(图3)

② 规格与参数(与图3对照)
名称
型 号
DLB20-Ⅱ
DLB40-Ⅱ
DLB60-Ⅱ
DLB80-Ⅱ
产水量(m3/h)
20
40
60
80
每组外
形尺寸
长I
3600
4400
5400
5900
宽D
2100
2500
3000
3200
***
6800
6800
6800
6800
进水管
管径(DN1)
100
150
200
200
接管高度h1
4710
4810
4810
4810
出水管
管径(DN2)
100
150
200
200
接管高度h2
400
450
500
500
排水管
管径(DN3)
300
300
400
400
接管高度h3
360
360
460
460
设备平
面尺寸
Φ1
1400
1800
2240
2460
Φ2
900
1000
1000
1000
c
1070
1280
1540
1660
e
655
780
890
945
f
755
950
1125
1225
g
215
250
325
355
荷重(吨/组)
21.9
35.7
50.6
65.7
注:表中接管高度以基础±0.00计算
② 基础尺寸表(与图3对照)
项 目
型 号
L
B
Φ
a
c
d
α
DLB20-Ⅱ
3900
1800
1300
900
1070
880
45°
DLB40-Ⅱ
4700
2200
1700
1100
1280
1070
45°
DLB60-Ⅱ
5600
2600
2100
1300
1540
1260
45°
DLB80-Ⅱ
6200
3000
2400
1500
1660
1440
45°
